Стабільне водопостачання є фундаментом комфортного проживання у приватному будинку, де централізовані комунікації часто відсутні. Насосна станція виступає ключовим елементом автономної мережі, забезпечуючи автоматизовану подачу ресурсу під стабільним тиском. Правильне технічне підключення обладнання гарантує безперебійну роботу побутової сантехніки та систем поливу, створюючи замкнутий цикл водоспоживання. Інтеграція станції безпосередньо з колодязем дозволяє мінімізувати залежність від зовнішніх факторів, перетворюючи звичайне джерело на повноцінний інженерний вузол.
Компоненти та принцип роботи автоматики
Сучасна насосна станція — це збалансований комплекс механізмів, де кожен елемент виконує чітко визначену функцію для підтримання робочого тиску в діапазоні 1.5–3 бари. Основою конструкції є поверхневий насос, який створює необхідне розрідження для підйому рідини з глибини, тоді як сталевий або нержавіючий гідроакумулятор накопичує певний об’єм води, згладжуючи пікові навантаження. Координацію всієї системи здійснює реле тиску, яке автоматично замикає або розмикає електричне коло залежно від поточних показників у мережі.
Базовий склад обладнання насосної станції:
- Поверхневий насос. Створює розрідження для підйому рідини та подальшого її транспортування по трубах.
- Гідроакумулятор. Нівелює гідроудари та створює запас води, що зменшує кількість циклів увімкнення двигуна.
- Реле тиску. Відповідає за автоматичне вмикання та вимикання двигуна при досягненні встановлених лімітів.
- Манометр. Візуалізує поточні показники в системі, дозволяючи контролювати коректність роботи автоматики.

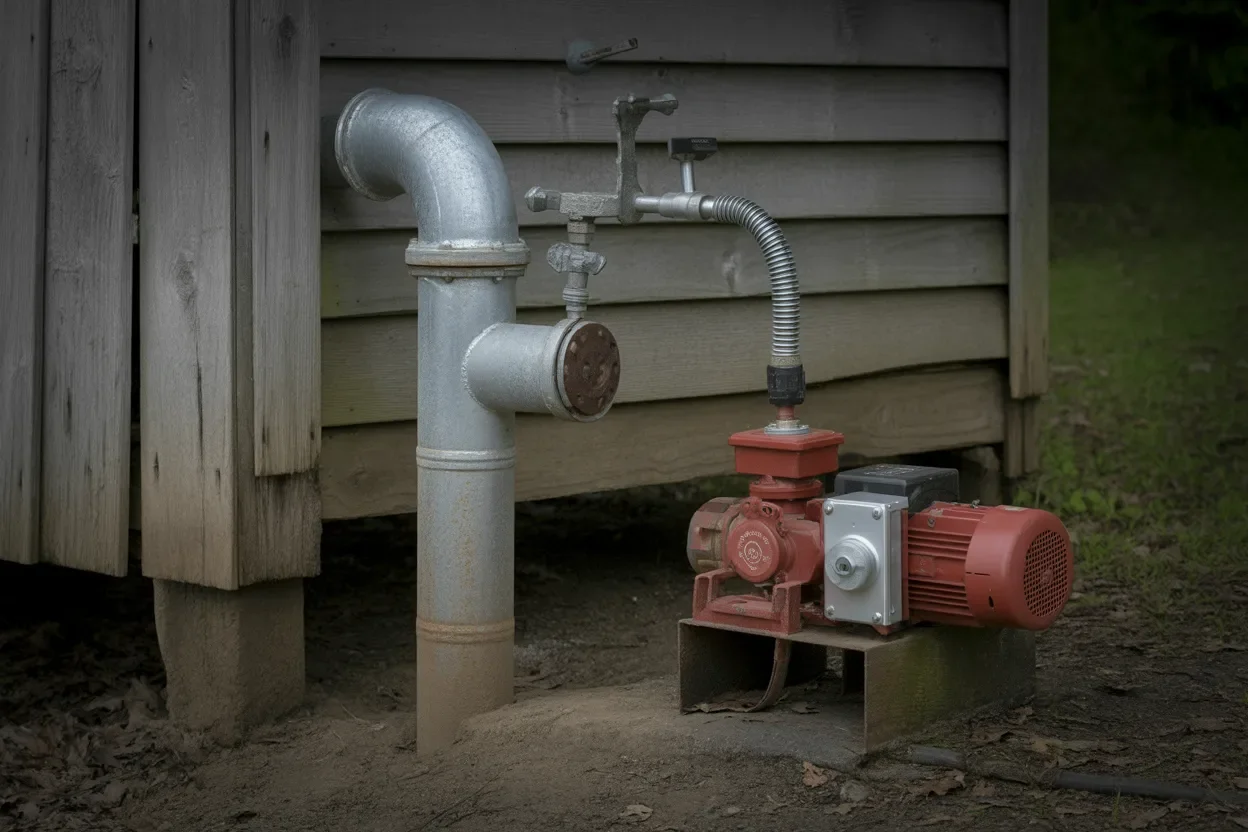

Підготовка місця для встановлення вузла
Локація для монтажу станції має відповідати суворим вимогам щодо мікроклімату та доступності. Найчастіше власники обирають між теплим підвальним приміщенням будинку, окремою технічною спорудою або заглибленим кесоном безпосередньо біля колодязної шахти. Важливо забезпечити цілорічну плюсову температуру та ефективну вентиляцію, оскільки надмірна вологість призводить до появи конденсату на металевих частинах і передчасного виходу з ладу електричних компонентів.
Місце встановлення повинно мати жорстку основу, оскільки вібрації під час роботи двигуна можуть призвести до розгерметизації з’єднань. Бетонна стяжка або міцний дерев’яний настил з гумовими прокладками-амортизаторами значно знижують рівень шуму та механічне зношування корпусу.
Ключові фактори облаштування майданчика:
- Відстань до джерела. Впливає на потужність всмоктування, тому станцію варто розміщувати максимально близько до колодязя.
- Звукоізоляція. Необхідна при встановленні всередині житлових зон для забезпечення акустичного комфорту мешканців.
- Фіксація основи. Забезпечує жорстку установку обладнання та запобігає його зміщенню під час пускових моментів.
Монтаж водозабірної лінії та зворотного клапана

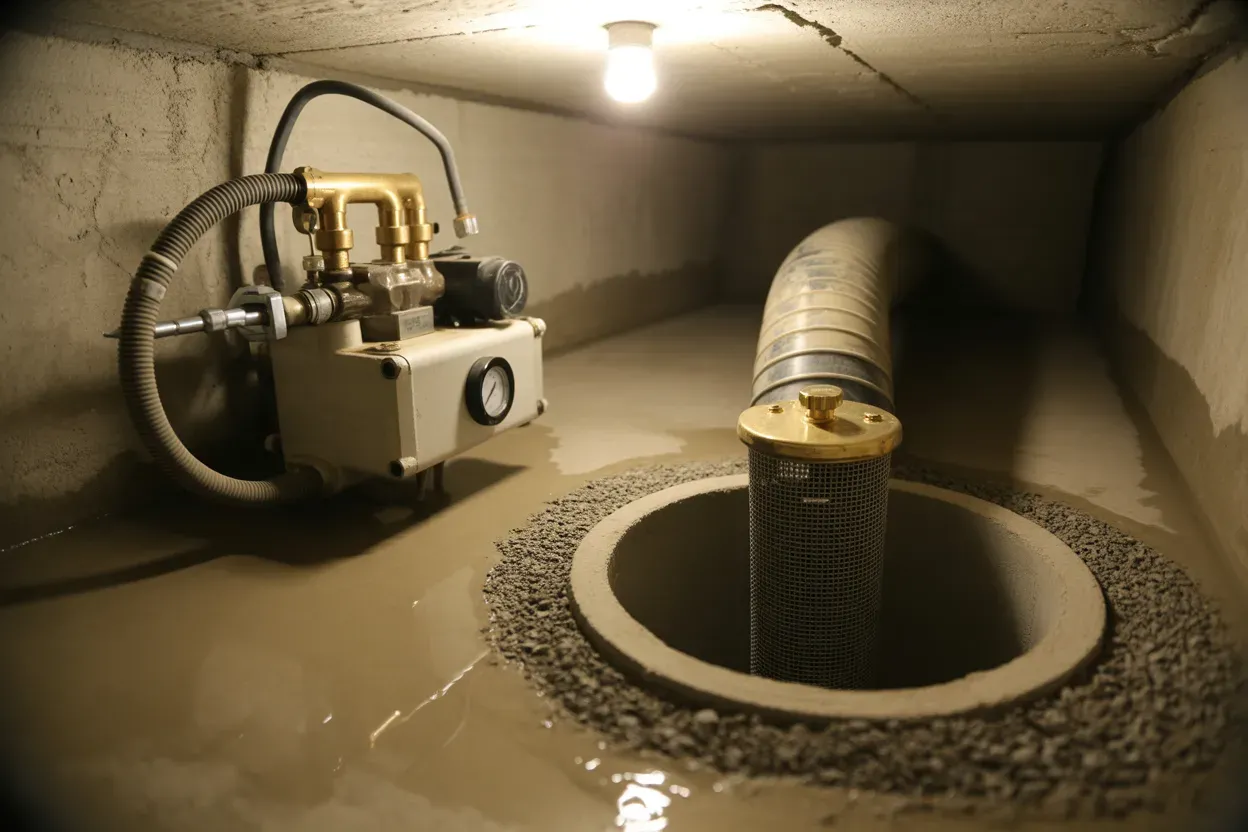

Складання всмоктуючого вузла починається з підготовки труби, яка буде занурена безпосередньо у воду. На її нижньому кінці обов’язково фіксується зворотний клапан, головне завдання якого — утримувати стовп води в системі після вимкнення насоса, запобігаючи її відтоку назад у колодязь. Для захисту від піску, глини та дрібного каміння клапан доукомплектовується сітчастим фільтром грубої очистки. Занурення магістралі проводиться так, щоб її край знаходився на рівні 30–50 см від дна, що мінімізує ризик засмоктування мулу.
Етапи збирання всмоктуючого вузла:
- З’єднання труби з клапаном. Фіксація латунного зворотного клапана здійснюється через компресійну муфту.
- Встановлення захисної сітки. Монтаж фільтра-насадки безпосередньо на вхідний отвір зворотного клапана.
- Герметизація стиків. Використання фум-стрічки або льону з пастою для забезпечення повної повітронепроникності.
Окрему увагу варто приділити герметичному проходу через стінку колодязного кільця із використанням гільзи або спеціального згону. Це запобігає потраплянню поверхневих ґрунтових вод всередину колодязя та захищає трубу від деформації при сезонних рухах ґрунту.
Вибір магістральних труб та з’єднувальних елементів
Для зовнішнього водопроводу найбільш раціональним рішенням є використання труб із поліетилену низького тиску (ПНТ). Цей матеріал стійкий до корозії, має гладку внутрішню поверхню та достатню еластичність. Оптимальним діаметром для побутових потреб вважається 32 мм, що дозволяє мінімізувати гідравлічний опір та забезпечити необхідний об’єм подачі води навіть при значній довжині траси.
Порівняльна характеристика елементів системи:
| Елемент системи | Оптимальний параметр | Матеріал |
|---|---|---|
| Магістральна труба | Діаметр 32 мм | Поліетилен (ПНТ) |
| Робочий тиск | До 10 бар | Харчовий пластик |
| Тип з’єднань | Компресійний | Латунь або поліпропілен |
| Запірна арматура | Повнопрохідна | Нержавіюча сталь / Латунь |
Технологія прокладання зовнішнього трубопроводу

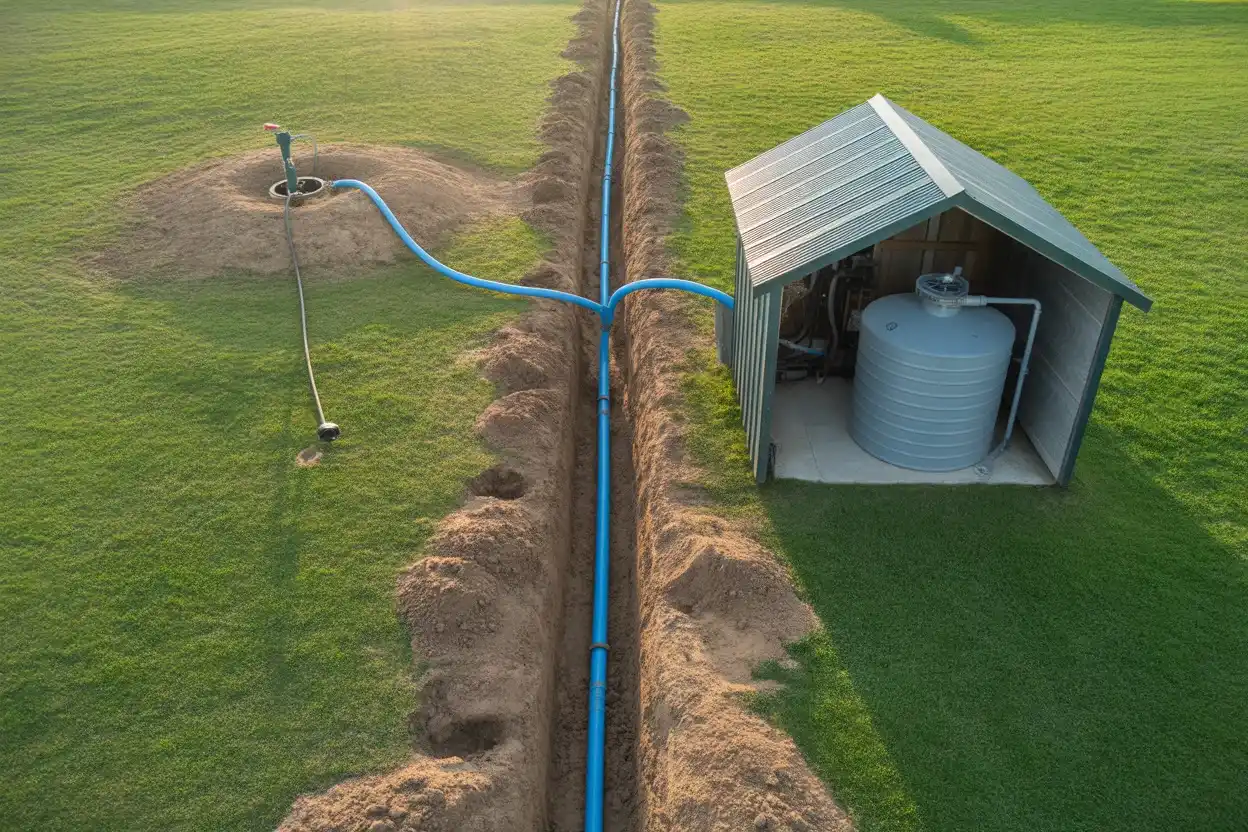

Підготовка траншеї від колодязя до точки вводу в будівлю вимагає суворого дотримання глибини залягання, яка має бути нижчою за рівень промерзання ґрунту. Для більшості регіонів України цей показник становить від 1.2 до 1.5 метра. На дні траншеї обов’язково облаштовується піщана подушка завтовшки 10–15 см, яка амортизує тиск ґрунту та захищає поліетилен від гострого каміння.
Нахил магістралі витримується у бік колодязя для можливості повного зливу води за потреби. Це забезпечує відсутність повітряних пробок при первинному заповненні та полегшує консервацію системи на зиму, якщо будинок не використовується постійно. У місцях виходу труби на поверхню або проходу через фундамент обов’язково використовується термоізоляція з пінополістиролу або спіненого поліетилену для запобігання обмерзанню.
Додатковим захистом у критичних зонах виступає гріючий кабель, який фіксується вздовж труби під шаром утеплювача. Це гарантує стабільну роботу системи навіть за екстремальних мінусових температур, коли глибина промерзання ґрунту перевищує розрахункові норми. Кабель особливо актуальний на ділянках вводу в будинок, де труба проходить крізь фундамент.
Гідравлічна обв’язка та підключення до електромережі
Фінальний етап передбачає з’єднання всіх вузлів у єдину мережу та організацію живлення. На виході зі станції рекомендується встановити додатковий магістральний фільтр тонкої очистки, який захистить дорогу побутову техніку від найдрібніших домішок. Електричне підключення здійснюється через окремий автомат захисту або диференційне реле, щоб запобігти ураженню струмом у разі несправності двигуна.
Порядок виконання робіт:
- З’єднання магістралі. Підключення всмоктуючої труби до вхідного патрубка насоса через перехідну муфту.
- Запірна арматура. Встановлення вихідного крана, що дозволяє відсікти внутрішню мережу будинку для обслуговування станції.
- Фільтрація. Монтаж фільтра тонкої очистки після гідроакумулятора перед точками розбору.
- Контроль тиску. Перевірка тиску повітря в порожньому баку, який має бути на 10% меншим за тиск увімкнення насоса.
- Електромонтаж. Підключення кабелю до клем реле тиску з обов’язковим заземленням корпусу станції.
Процедура першого пуску та активація обладнання
Перший запуск є критично важливим моментом, оскільки помилки на цьому етапі можуть призвести до миттєвого пошкодження обладнання. Категорично заборонено запускати станцію «на суху», адже це спричиняє перегрів сальників та дифузорів. Вода заливається через спеціальний технологічний отвір у корпусі насоса до того моменту, поки вона не почне витісняти все повітря з робочої камери та всмоктувальної магістралі.
“Відсутність води в робочій камері під час пуску призводить до перегріву внутрішніх елементів насоса протягом перших 30-60 секунд роботи, що є причиною втрати гарантії.”
Після герметичного закручування заливної пробки проводиться короткочасне ввімкнення в мережу. Необхідно дочекатися, поки насос самостійно набере тиск і автоматично вимкнеться за сигналом реле. Після першого циклу перевіряються всі з’єднання на відсутність протікань під статичним навантаженням. Якщо тиск тримається стабільно, систему можна вводити в постійну експлуатацію.
Ефективність роботи станції визначається не лише потужністю двигуна, а й сукупністю факторів: герметичністю клапанів, глибиною залягання труб та коректним налаштуванням автоматики. Врахування технічних нюансів на кожному етапі монтажу забезпечує довговічність системи та комфортне користування водою, адаптуючи обладнання до специфічних умов конкретного колодязя та потреб будівлі. Навіть найпотужніший агрегат не зможе працювати ефективно при наявності підсмоктування повітря або завуженого діаметра труб.
