Регулярний моніторинг стану акумулятора є критично важливим для запобігання раптовій відмові техніки у найвідповідальніший момент. Мультиметр залишається найбільш доступним та точним інструментом для домашньої діагностики, що дозволяє власнику самостійно оцінити працездатність джерела живлення без відвідування сервісного центру.
Правильні показники напруги гарантують не лише стабільний пуск двигуна за низьких температур, а й коректну роботу всієї бортової електроніки, захищаючи складні модулі керування від небезпечних перепадів.
Налаштування мультиметра для діагностики постійного струму
Перед початком вимірювань необхідно правильно підготувати вимірювальний прилад, оскільки некоректні налаштування можуть призвести до помилкових висновків або навіть пошкодження пристрою. На центральній панелі мультиметра слід обрати режим вимірювання постійної напруги, який зазвичай позначається абревіатурою DCV або символом V з прямою лінією над ним.
Для автомобільної батареї оптимальним є встановлення діапазону чутливості на позначку 20 вольт, що дозволяє отримати дані з точністю до сотих часток без ризику виходу за межі шкали.
Параметри підготовки приладу:
- Режим DCV. Вибір сектору для роботи з джерелами постійного струму.
- Гніздо COM. Місце підключення чорного щупа, що виконує роль заземлення.
- Гніздо VΩmA. Роз’єм для червоного щупа, призначений для вимірювання вольтажу.
- Цілісність ізоляції. Перевірка дротів на відсутність тріщин та оголених ділянок.
- Діапазон 20V. Встановлення ліміту, що перевищує номінальну напругу АКБ.
Правила зняття замірів та підготовка клем
Точність діагностики безпосередньо залежить від якості фізичного контакту між вимірювальними щупами та виводами акумулятора. Поверхня клем часто вкривається шаром окислення, пилу або мастила, що створює додатковий опір і суттєво занижує реальні цифри на екрані приладу. Перед початком робіт рекомендується ретельно очистити металеві контакти за допомогою сухої ганчірки або дрібнозернистого наждачного паперу до появи характерного металевого блиску.
Важливою умовою отримання достовірних даних є стан спокою хімічних процесів всередині корпусу батареї. Після вимкнення двигуна або завершення циклу зарядки від стаціонарного пристрою необхідно витримати паузу тривалістю від 2 до 6 годин. Це дозволяє напрузі стабілізуватися, оскільки відразу після зупинки генератора на клемах може зберігатися “поверхневий заряд”, який створює ілюзію ідеального стану навіть у сильно зношеного акумулятора.
Вимоги до проведення вимірювань:
- Очищення поверхні. Видалення бруду та окислів з контактних зон.
- Часовий інтервал. Пауза після експлуатації для вирівнювання електрохімічного потенціалу.

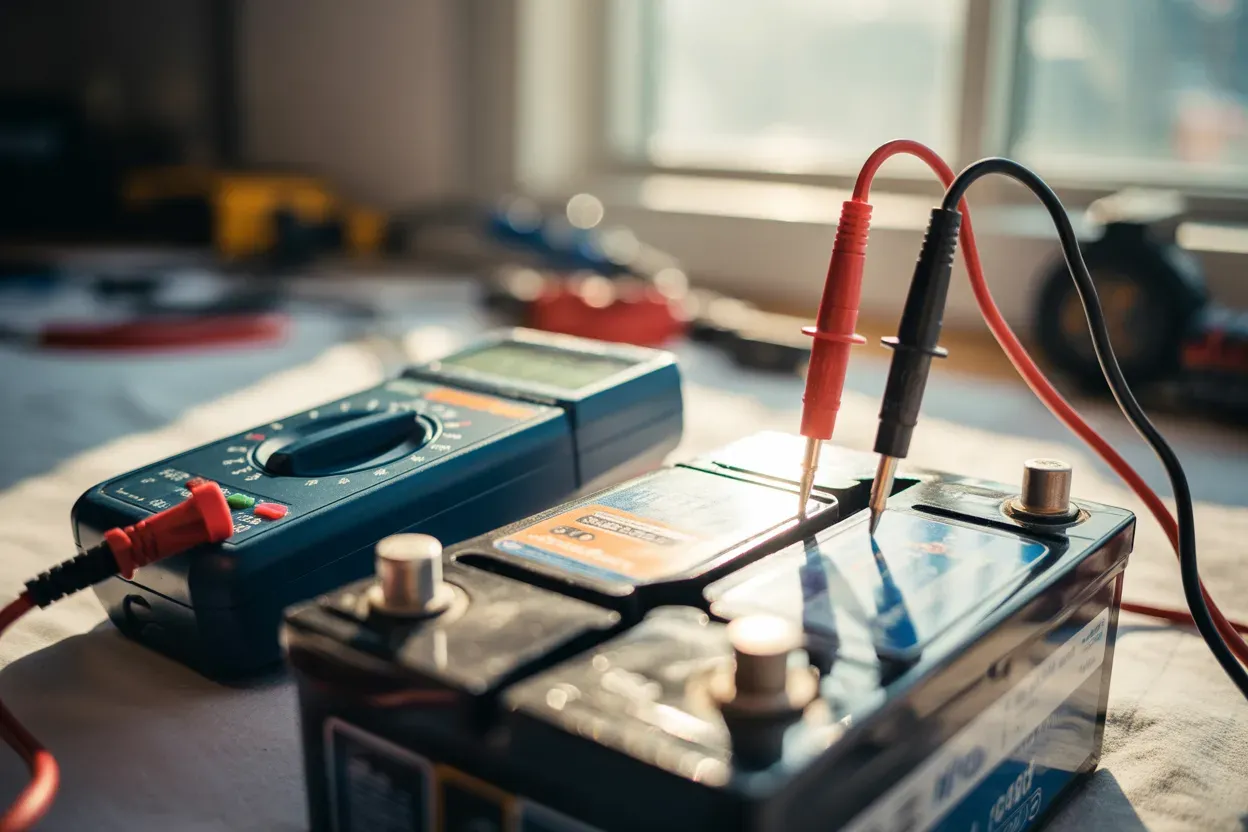

- Дотримання полярності. Суворе приєднання червоного щупа до плюса, а чорного — до мінуса.
- Техніка безпеки. Виключення контакту інструментів з металевими частинами кузова.
Під час зчитування інформації з дисплея необхідно забезпечити щільне та нерухоме прилягання гострих наконечників щупів до центру свинцевих виводів. Найменше тремтіння рук або ковзання по поверхні може спричинити стрибки значень на екрані, що ускладнить фіксацію точного результату.
Аналіз даних про залишковий ресурс
Після отримання цифр на дисплеї їх необхідно зіставити з еталонними характеристиками свинцево-кислотних систем. Повністю заряджений та справний акумулятор за кімнатної температури повинен демонструвати показник у межах 12.6 – 12.7 В. Багато автовласників помилково вважають, що 12.0 В — це нормальна напруга, проте в реальності таке значення свідчить про глибокий розряд.
| Напруга на клемах (В) | Рівень заряду (%) | Стан акумулятора |
|---|---|---|
| 12.7 і вище | 100% | Повністю заряджений |
| 12.5 | 80–90% | Робочий стан |
| 12.3 | 60–70% | Потребує підзарядки |
| 12.1 | 40–50% | Частковий розряд |
| 11.9 | 20–30% | Критичний рівень |
| 11.7 і нижче | 0% | Глибокий розряд |
Температура навколишнього середовища також вносить свої корективи: на морозі хімічні реакції сповільнюються, і вольтаж може бути дещо нижчим за норму. Однак якщо пристрій показує цифри нижче 11.7 В, експлуатація стає практично неможливою, оскільки стартеру не вистачить енергії для подолання опору холодного мастила в двигуні.
Контроль напруги при запущеному двигуні
Наступним етапом перевірки є вимірювання параметрів на клемах безпосередньо під час роботи двигуна на холостих обертах. У цьому режимі мультиметр фіксує вже не потенціал самої батареї, а ефективність роботи генератора та реле-регулятора. У нормі показник має знаходитися в діапазоні від 13.5 до 14.5 В, що забезпечує як живлення бортових споживачів, так і відновлення енергії акумулятора.
Відхилення значень у будь-який бік є ознакою несправності: занадто висока напруга призводить до “википання” електроліту, а занижена — до постійного недозаряду. Важливо протестувати систему під навантаженням, увімкнувши фари дальнього світла, обігрів скла та кондиціонер. Якщо при цьому вольтаж падає нижче 13.0 В, це вказує на зношення щіток генератора або проблеми з діодним мостом.
«Для сучасних автомобілів, оснащених інтелектуальними системами керування зарядкою (BMS), короткочасні коливання напруги від 12.8 до 15.0 вольт можуть вважатися варіантом норми залежно від алгоритмів економії пального та стану АКБ.»
Реакція джерела живлення на пікові навантаження
Найбільш інформативним тестом є моніторинг просідання напруги в момент активного прокручування колінчастого вала стартером. Це дозволяє оцінити здатність батареї видавати великий пусковий струм, що є критичним параметром для експлуатації взимку. В ідеальних умовах вольтаж не повинен опускатися нижче 10.2 – 10.5 В під час роботи стартера.
Якщо мультиметр фіксує падіння до 9.5 В або нижче, це свідчить про значне зростання внутрішнього опору пластин через їх сульфатацію або осипання активної маси. Такий акумулятор все ще може заводити авто влітку, проте при перших заморозках він неминуче підведе. Швидкість падіння напруги в перші секунди пуску прямо корелює з фактичним пусковим струмом.
Така методика дозволяє провести попередню оцінку стану без використання спеціальної навантажувальної вилки. Головне — зафіксувати саме мінімальне значення, яке з’являється на екрані в момент найбільшого навантаження. Якщо цифри стрімко падають до 8 вольт, батарею можна вважати непридатною для подальшої безпечної експлуатації.
Після того як двигун успішно завівся, необхідно звернути увагу на швидкість відновлення напруги до номінальних робочих значень генератора. Справна батарея повинна повернутися до показників вище 13.5 В протягом лічених секунд. Якщо напруга зростає занадто повільно, це може бути ознакою сильного внутрішнього розряду або втрати ємності.
Аналіз фактичного стану та вимог до обслуговування
Діагностика за допомогою мультиметра має свої особливості залежно від конструкції джерела живлення. В обслуговуваних моделях вольтаж лише доповнює дані про щільність електроліту, тоді як для необслуговуваних (герметичних) акумуляторів він залишається єдиним доступним методом швидкої перевірки. На основі отриманих даних власник може розрахувати необхідність зовнішньої підзарядки.
Постійна експлуатація в режимі коротких міських поїздок призводить до хронічного недозаряду, оскільки генератор не встигає компенсувати енергію, витрачену на запуск двигуна. Це запускає незворотний процес сульфатації пластин, коли на них утворюються кристали сірчанокислого свинцю. Регулярна перевірка вольтметром дозволяє вчасно виявити цей стан і провести профілактичну зарядку стаціонарним пристроєм.
Для отримання максимально точного результату слід враховувати фізику процесів, оскільки внутрішній опір залежить від багатьох змінних. Розрахувати критичну точку можна за формулою $$U = E – I \cdot r$$, де $U$ — напруга на клемах, $E$ — електрорушійна сила, $I$ — струм навантаження, а $r$ — внутрішній опір. Чим вищий опір через знос, тим сильніше буде падати напруга під навантаженням.
Фактори успішної діагностики:
- Температурний режим. Проведення замірів при +20°C для порівняння з еталоном.
- Відсутність споживачів. Вимкнення сигналізації, освітлення салону та магнітоли під час тесту.
- Повторна перевірка. Зняття замірів через 12 годин спокою для підтвердження результатів.
- Справність обладнання. Використання приладів з похибкою не більше 0.1%.
Регулярне використання мультиметра дозволяє трансформувати припущення про стан техніки в точні цифрові факти, що забезпечує повний контроль над ресурсом джерела енергії. Своєчасна ідентифікація падіння напруги стає ключовим фактором між успішним запуском двигуна та необхідністю екстреної допомоги на дорозі.
